Mengenal Saklar Listrik: Fungsinya di Rumah Kita

Table of Contents

Saklar, atau switch dalam bahasa Inggris, adalah komponen listrik yang kelihatannya sederhana tapi punya peran super penting di rumah, kantor, atau di mana pun ada listrik. Bayangkan kamu mau menyalakan lampu, kipas angin, atau televisi. Pasti kamu akan mencari benda kecil yang bisa dipencet, digeser, atau diputar, kan? Nah, itulah saklar. Intinya, saklar itu jembatan yang bisa kamu atur, mau disambungin atau diputusin.

Secara teknis, saklar adalah perangkat yang digunakan untuk menghubungkan atau memutuskan aliran arus listrik dalam sebuah sirkuit (rangkaian listrik). Fungsinya mirip kayak keran air. Kalau keran dibuka, air mengalir. Kalau ditutup, air berhenti mengalir. Saklar juga begitu, kalau di posisi ‘On’ atau ‘Sambung’, listrik mengalir. Kalau di posisi ‘Off’ atau ‘Putus’, listrik berhenti mengalir ke perangkat yang terhubung.

Fungsi Dasar Saklar: Pengatur Arus Listrik¶

Fungsi utama saklar cuma satu: mengontrol jalannya arus listrik. Dengan adanya saklar, kita jadi punya kuasa penuh kapan kita mau sebuah alat elektronik bekerja atau berhenti. Misalnya, kamu nggak mungkin kan membiarkan lampu menyala 24 jam? Dengan saklar, kamu bisa menyalakannya saat gelap dan mematikannya saat terang atau saat tidak diperlukan. Ini bukan cuma soal kenyamanan, tapi juga soal efisiensi energi dan keamanan.

Selain mengontrol on/off, beberapa jenis saklar punya fungsi lebih canggih. Ada yang bisa mengatur kecepatan (misalnya saklar kipas angin), mengatur intensitas cahaya (dimmer), atau bahkan memilih mode operasi (misalnya saklar pada blender). Jadi, fungsinya bisa melebar dari sekadar on/off menjadi pengatur parameter lain dalam rangkaian listrik. Saklar ini ibarat komandan yang memberi perintah pada arus listrik.

Prinsip Kerja Saklar: Memutus atau Menyambung Rangkaian¶

Bagaimana sih saklar yang kelihatannya pasif itu bisa mengendalikan listrik? Prinsip kerjanya sebenarnya sangat simpel. Di dalam saklar, ada bagian yang namanya kontak atau terminal. Ada kontak yang selalu terhubung ke sumber listrik (misalnya kabel dari PLN atau baterai) dan ada kontak yang terhubung ke beban (misalnya lampu). Nah, di tengah-tengahnya ada mekanisme yang bisa digerakkan (tuas, tombol, dll.) yang tugasnya menghubungkan atau memisahkan kedua kontak itu.

Saat saklar dalam posisi ‘On’, mekanisme di dalamnya akan membuat kontak sumber listrik dan kontak beban saling bersentuhan. Ini menciptakan jalur tertutup (rangkaian tertutup) bagi arus listrik, sehingga listrik bisa mengalir dari sumber, melewati saklar, menuju beban, dan kembali lagi ke sumber (melalui kabel netral). Saat saklar di posisi ‘Off’, mekanisme itu akan memisahkan kedua kontak. Jarak udara antara kedua kontak yang terpisah itu menjadi penghalang bagi arus listrik untuk mengalir (rangkaian terbuka), jadi listrik terhenti dan beban pun mati. Proses menyambung dan memutus inilah inti dari cara kerja saklar.

Mengenal Berbagai Jenis Saklar¶

Percaya atau nggak, saklar itu jenisnya buanyak banget! Nggak cuma saklar lampu di dinding rumahmu. Jenis-jenis ini dibedakan berdasarkan cara kerjanya, jumlah koneksi yang bisa diatur, bentuk fisiknya, sampai penggunaannya. Yuk, kita kupas satu per satu biar makin kenal.

Berdasarkan Mekanisme Pengoperasian¶

Ini adalah jenis-jenis saklar dilihat dari gimana cara kita ‘mengoperasikannya’ atau apa yang bikin kontaknya terhubung/terputus.

Saklar Toggle (Tuas)¶

Saklar ini yang paling umum kita lihat, terutama di instalasi listrik rumah zaman dulu atau di alat-alat elektronik. Ciri khasnya punya tuas kecil yang bisa diungkit ke atas atau ke bawah, ke kiri atau ke kanan. Punya dua posisi stabil: ‘On’ dan ‘Off’. Mudah digunakan dan awet. Contohnya saklar lampu di dinding rumah.

Saklar Push Button (Tombol Tekan)¶

Saklar ini dioperasikan dengan cara ditekan. Ada dua tipe utama:
* Momentary: Saklar hanya akan terhubung (atau terputus) selama tombol ditekan. Begitu dilepas, dia kembali ke posisi semula. Contoh: bel pintu rumah, tombol klakson mobil.
* Latching (Toggle Push Button): Sekali ditekan, dia akan ‘mengunci’ di posisi baru (misalnya ‘On’). Untuk mengubah posisinya kembali (‘Off’), harus ditekan sekali lagi. Contoh: tombol power di komputer lama, beberapa jenis saklar lampu modern.

Saklar Slide (Geser)¶

Sesuai namanya, saklar ini dioperasikan dengan cara menggeser sebuah kenop atau tombol kecil. Biasanya punya dua atau lebih posisi yang bisa dipilih dengan cara menggeser. Sering ditemukan pada perangkat elektronik kecil, seperti radio portabel (untuk memilih band FM/AM) atau senter (untuk memilih mode terang/redup). Bentuknya compact dan mudah dipasang di papan sirkuit.

Saklar Rotary (Putar)¶

Saklar ini dioperasikan dengan cara memutar sebuah kenop. Biasanya punya beberapa posisi yang bisa dipilih dengan memutar kenop ke titik-titik tertentu. Contoh paling umum adalah saklar pengatur kecepatan kipas angin (posisi 0, 1, 2, 3), pengatur volume pada amplifier lama yang sekaligus berfungsi sebagai saklar on/off, atau saklar pemilihan mode pada oven/microwave. Saklar rotary bisa mengatur lebih dari sekadar on/off, bisa memilih antara beberapa opsi.

Saklar Limit¶

Saklar jenis ini nggak dioperasikan langsung oleh manusia, tapi oleh gerakan mekanis dari suatu benda. Biasa dipakai di dunia industri atau otomasi. Saklar ini akan aktif (menyambung atau memutus) ketika sebuah objek fisik menyentuh atau melewati tuas/roller-nya. Contoh: saklar di pintu lift (mendeteksi kapan lift sudah sampai di lantai), saklar di gerbang otomatis (mendeteksi gerbang sudah terbuka penuh atau tertutup penuh), saklar di mesin-mesin industri (mendeteksi posisi komponen).

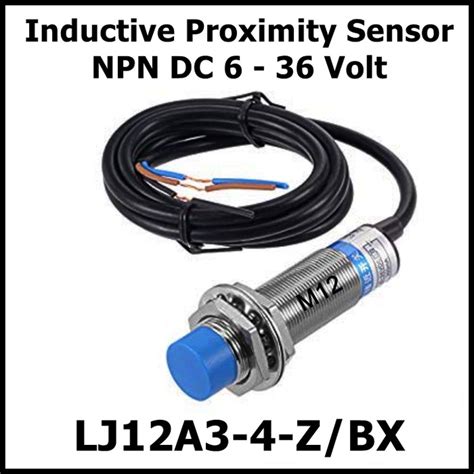

Saklar Proximity (Sensor Jarak)¶

Agak beda dengan limit switch yang butuh kontak fisik, saklar proximity mendeteksi keberadaan objek tanpa kontak fisik. Dia menggunakan prinsip-prinsip seperti induksi magnetik, kapasitansi, atau gelombang ultrasonik/inframerah. Begitu ada objek yang terdeteksi dalam jarak tertentu, saklar ini akan aktif. Contoh: sensor di ponsel yang mematikan layar saat didekatkan ke telinga, sensor parkir mobil, sensor di jalur perakitan industri untuk menghitung barang.

Saklar Reed¶

Saklar ini bekerja menggunakan prinsip magnetisme. Terdiri dari dua buah lempengan logam feromagnetik (biasanya dilapisi rhodium) yang disegel dalam tabung kaca hampa udara. Ketika ada medan magnet di dekat tabung tersebut, lempengan-lempengan itu akan saling menarik dan bersentuhan, sehingga rangkaian listrik tersambung. Contoh: sensor pintu/jendela alarm keamanan (satu bagian dipasang di kusen, satu di pintu/jendela, kalau pintu dibuka, magnet menjauh dari reed switch, saklar mati dan alarm berbunyi), sensor level cairan.

Saklar Mercury (Saklar Air Raksa)¶

Jenis saklar ini menggunakan sedikit air raksa cair yang disegel dalam wadah kaca kecil dengan dua elektroda. Ketika wadah dimiringkan, air raksa akan mengalir dan menutupi kedua elektroda, menghubungkan sirkuit. Ketika dimiringkan ke arah lain, air raksa menjauh dan memutus sirkuit. Saklar ini sensitif terhadap posisi atau kemiringan. Dulu sering dipakai di thermostat lama atau saklar otomatis pada kap mesin mobil, tapi penggunaannya semakin berkurang karena isu keamanan terkait air raksa yang beracun.

Saklar Sentuh (Touch Switch)¶

Saklar modern ini tidak punya bagian bergerak. Dioperasikan hanya dengan menyentuh permukaan sensornya. Bekerja menggunakan prinsip perubahan kapasitansi atau resistansi saat jari manusia menyentuh permukaannya. Umum ditemukan pada lampu meja modern, panel kontrol kompor induksi, atau tombol-tombol di touchscreen (walaupun touchscreen lebih kompleks dari sekadar saklar sentuh).

Saklar Dimmer¶

Saklar ini fungsinya khusus untuk mengatur intensitas cahaya lampu (biasanya lampu pijar atau halogen, sekarang ada juga untuk LED khusus). Selain on/off, dia bisa diatur untuk meredupkan atau mencerahkan cahaya. Cara kerjanya bukan cuma menyambung/memutus, tapi juga mengatur jumlah daya listrik yang sampai ke lampu, biasanya menggunakan teknik pemotongan fasa (phase cutting).

Berdasarkan Jumlah Kutub (Pole) dan Kondisi (Throw)¶

Istilah pole dan throw ini penting untuk menggambarkan berapa banyak rangkaian listrik yang bisa dikontrol oleh satu saklar, dan berapa banyak posisi berbeda yang bisa dipilih saklar tersebut untuk setiap rangkaian.

• Pole (Kutub): Mengacu pada berapa banyak sirkuit atau jalur listrik yang diaktifkan atau dinonaktifkan oleh saklar secara bersamaan. Satu saklar bisa punya satu kutub, dua kutub, atau lebih.
• Throw (Kondisi): Mengacu pada berapa banyak posisi kontak ‘aktif’ (selain posisi ‘mati’) yang tersedia untuk setiap kutub. Saklar bisa punya satu kondisi (hanya on/off untuk satu jalur) atau lebih dari satu kondisi (bisa menghubungkan satu jalur ke salah satu dari beberapa pilihan jalur lain).

Nah, kombinasi pole dan throw ini menghasilkan nama-nama saklar seperti ini:

• SPST (Single Pole, Single Throw): Saklar paling dasar. Punya satu kutub dan satu kondisi. Artinya, dia mengontrol satu sirkuit listrik dan hanya punya dua posisi: terbuka (off) atau tertutup (on). Seperti saklar lampu rumah biasa.

  Diagram sederhana SPST Switch (Source -> Switch -> Buffer)

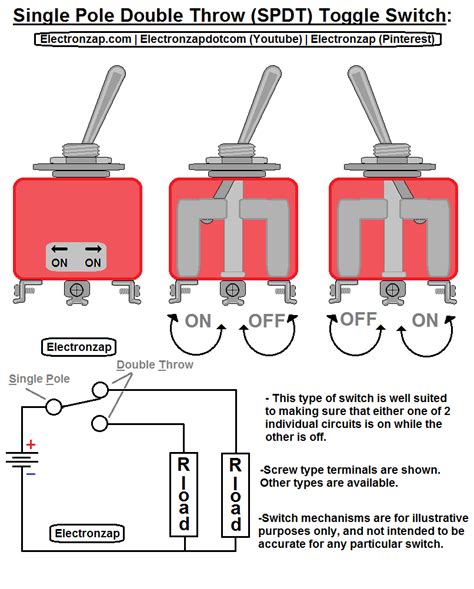

• SPDT (Single Pole, Double Throw): Punya satu kutub tapi dua kondisi. Artinya, dia mengontrol satu sirkuit dan bisa mengalihkan koneksi dari satu terminal input ke salah satu dari dua terminal output. Mirip saklar pemilih, misalnya mengalihkan daya dari satu sumber ke sumber lain, atau mengalihkan satu sinyal ke dua tujuan berbeda. Sering disebut juga changeover switch.

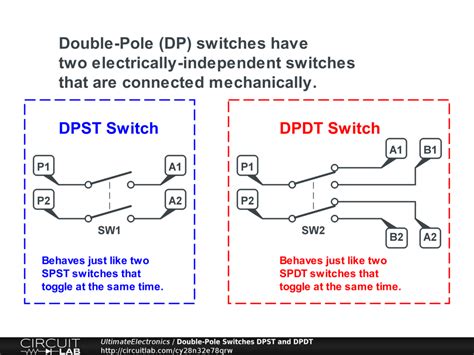

• DPST (Double Pole, Single Throw): Punya dua kutub tapi satu kondisi. Saklar ini mengontrol dua sirkuit listrik secara bersamaan dengan satu gerakan tuas/tombol. Masing-masing sirkuit hanya punya dua posisi: terbuka (off) atau tertutup (on). Berguna untuk memutus kedua kabel (live dan netral) dari sumber listrik secara bersamaan demi keamanan.

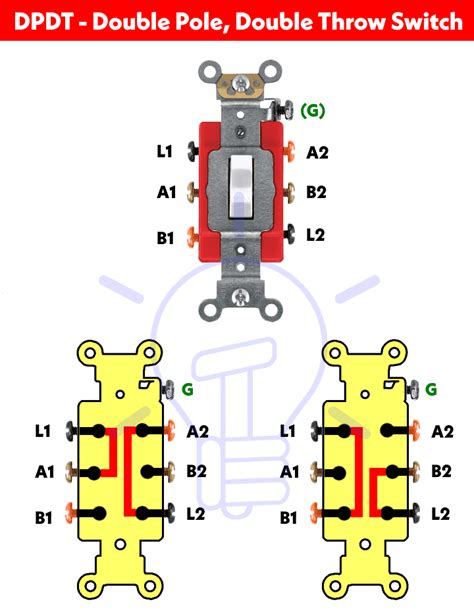

• DPDT (Double Pole, Double Throw): Saklar paling fleksibel di antara empat dasar ini. Punya dua kutub dan dua kondisi. Dia mengontrol dua sirkuit sekaligus, dan masing-masing sirkuit bisa dialihkan koneksinya ke salah satu dari dua pilihan output. Sering dipakai untuk aplikasi yang butuh pengalihan kompleks, misalnya mengganti arah putaran motor listrik.


Tipe Saklar	Jumlah Kutub (Pole)	Jumlah Kondisi (Throw)	Fungsi Utama	Contoh Aplikasi
SPST	1	1	Menghidupkan/mematikan satu sirkuit	Saklar lampu tunggal
SPDT	1	2	Mengalihkan satu input ke salah satu dari dua	Saklar pengubah sumber, saklar 3-way (dengan tambahan)
DPST	2	1	Menghidupkan/mematikan dua sirkuit bersamaan	Saklar pemutus daya untuk dua kabel
DPDT	2	2	Mengalihkan dua input/output secara bersamaan	Saklar pengatur arah motor, saklar 4-way (dengan tambahan)

Tabel perbandingan jenis saklar berdasarkan Pole/Throw

Selain empat jenis dasar itu, ada juga saklar dengan lebih banyak kutub dan kondisi, misalnya 3PDT (Triple Pole, Double Throw) dan seterusnya, tergantung kebutuhan rangkaian yang sangat spesifik.

Berdasarkan Penggunaan atau Lokasi¶

Klasifikasi ini lebih ke penamaan berdasarkan di mana saklar itu biasa dipasang atau untuk apa dia digunakan.

• Saklar Dinding (Wall Switch): Ini saklar yang paling familiar, dipasang tertanam di dinding rumah untuk mengontrol lampu atau stop kontak.
• Saklar Lampu: Sebutan umum untuk saklar yang memang fungsinya khusus menyalakan/mematikan lampu. Bisa berupa saklar dinding, saklar tarik (pada lampu gantung lama), atau saklar kecil di kabel lampu meja.
• Saklar Elektronik: Saklar yang bukan mekanis murni, tapi menggunakan komponen elektronik seperti transistor atau relay untuk mengontrol arus. Biasa ada di dalam sirkuit elektronik rumit.
• Saklar Industri: Saklar yang didesain khusus untuk lingkungan industri yang keras, seringkali tahan air, debu, atau bahan kimia, dan bisa menangani arus yang lebih besar. Contoh: saklar darurat (emergency stop), saklar limit industri.
• Saklar Otomatis: Saklar yang bekerja berdasarkan input sensor, bukan digerakkan manusia. Contoh: saklar sensor gerak (lampu menyala saat ada gerakan), saklar sensor cahaya (lampu jalan menyala otomatis saat gelap), timer switch (menyala/mati berdasarkan waktu).
• Saklar Smart (Smart Switch): Saklar modern yang bisa dikendalikan dari jarak jauh menggunakan aplikasi smartphone, suara (dengan asisten virtual seperti Google Assistant/Alexa), atau dijadwalkan. Bagian dari ekosistem smart home.

Komponen Utama Saklar¶

Saklar, meskipun tampak sederhana, terdiri dari beberapa bagian penting:

1. Mekanisme Penggerak: Ini adalah bagian yang kita sentuh atau operasikan – tuas, tombol, kenop putar, atau permukaan sensor. Fungsinya untuk menggerakkan kontak di dalamnya.
2. Kontak (Contacts): Ini adalah lempengan logam konduktif di dalam saklar yang bertugas saling bersentuhan (menyambung) atau terpisah (memutus). Kualitas material dan desain kontak sangat menentukan daya tahan saklar.
3. Terminal: Ini adalah titik-titik koneksi di bagian belakang saklar tempat kita menyambungkan kabel listrik dari sumber dan ke beban. Biasanya berupa sekrup atau terminal jepit.
4. Rumah (Housing): Ini adalah cangkang luar saklar yang melindungi komponen internal, mengisolasi pengguna dari bagian berlistrik, dan menjadi dudukan saat dipasang. Materialnya biasanya plastik atau bahan isolator kuat lainnya.

Peran Saklar dalam Kehidupan Sehari-hari¶

Susah membayangkan hidup tanpa saklar. Mereka ada di mana-mana, memungkinkan kita menggunakan listrik dengan mudah dan aman. Tanpa saklar, satu-satunya cara mematikan lampu ya mencabut kabelnya dari sumber listrik, jelas nggak praktis dan bahaya!

• Di Rumah: Saklar dinding untuk lampu, saklar di steker ekstensi, tombol power di televisi, komputer, dan peralatan rumah tangga lainnya, saklar di sakelar kulkas (lampu di dalam kulkas), saklar di remote control (sebenarnya tombol push button yang mengirim sinyal).
• Di Kendaraan: Saklar lampu depan, saklar lampu sein, saklar starter, saklar power window, saklar wiper, saklar AC. Semuanya memungkinkan pengemudi mengontrol berbagai fungsi mobil.
• Di Industri dan Gedung Komersial: Saklar untuk mesin produksi, saklar darurat, saklar di panel kontrol, saklar untuk sistem pencahayaan gedung, saklar sensor otomatis. Skalanya jauh lebih besar dan seringkali didesain untuk kondisi yang lebih berat dan arus yang lebih besar.
• Di Gadget dan Elektronik: Tombol power di ponsel, laptop, konsol game. Meskipun seringkali tombolnya kecil atau bahkan touch screen, di baliknya tetap ada mekanisme ‘saklar’ (bisa mekanis mikro atau elektronik) yang mengatur aliran daya atau sinyal.

Saklar membuat listrik bisa diatur, nggak mengalir terus-menerus. Ini krusial untuk menghemat energi, mencegah panas berlebih pada peralatan, dan yang paling penting, mencegah risiko kebakaran atau sengatan listrik.

Keamanan dan Tips Menggunakan Saklar¶

Karena berhubungan dengan listrik, keamanan adalah yang utama saat berurusan dengan saklar, baik saat menggunakan maupun memasang/mengganti.

• Pastikan Tangan Kering: Jangan pernah mengoperasikan saklar dengan tangan basah atau lembap. Air adalah konduktor listrik yang baik dan bisa meningkatkan risiko sengatan listrik.
• Gunakan Saklar yang Sesuai: Pastikan saklar yang kamu gunakan atau pasang punya kapasitas daya (voltase dan arus) yang sesuai dengan beban yang akan dikontrolnya. Menggunakan saklar berkapasitas rendah untuk beban besar bisa menyebabkan saklar cepat rusak, panas, atau bahkan terbakar.
• Instalasi Oleh Profesional: Jika kamu perlu memasang atau mengganti saklar di dinding rumah, sangat disarankan untuk memanggil tukang listrik profesional. Mereka tahu cara kerja listrik dengan aman, cara menyambungkan kabel dengan benar, dan standar keselamatan yang berlaku.
• Matikan Sumber Listrik Utama: Jika terpaksa harus berurusan dengan kabel saklar (misalnya mau mengganti saklar yang rusak), wajib mematikan listrik dari sumber utama di meteran atau memutus MCB/sekring yang relevan. Jangan pernah bekerja dengan listrik dalam kondisi menyala.
• Perhatikan Kondisi Saklar: Jika saklar terasa longgar, mengeluarkan bunyi berdecit saat dioperasikan, atau bahkan tercium bau gosong di sekitarnya, segera hentikan penggunaan dan periksa. Itu tanda saklar mungkin sudah rusak atau ada masalah di instalasinya.
• Pilih Produk Berkualitas: Saklar adalah investasi jangka panjang untuk keamanan rumahmu. Jangan tergiur harga terlalu murah jika kualitasnya diragukan. Pilih saklar dari merek terpercaya yang sudah standar SNI (Standar Nasional Indonesia) jika di Indonesia.

Fakta Menarik Seputar Saklar¶

• Saklar Pertama: Saklar listrik pertama yang praktis untuk digunakan di rumah konon ditemukan oleh John Henry Holmes pada tahun 1884. Desainnya jauh berbeda dengan saklar modern.
• Saklar Anti Ledak: Di industri yang berurusan dengan bahan kimia mudah terbakar atau gas, ada saklar khusus yang didesain agar percikan api saat saklar dioperasikan tidak memicu ledakan. Ini penting untuk keamanan lingkungan kerja.
• Saklar Air Raksa di Setrika Lama: Dulu, setrika listrik otomatis menggunakan saklar air raksa untuk mendeteksi posisi setrika. Saat setrika tegak, saklar mati. Saat ditidurkan, saklar menyala. Ini untuk mencegah setrika terlalu panas jika ditinggalkan dalam posisi mendatar.
• Saklar Jalan Kaki: Pernah lihat di film-film industri ada tombol besar di lantai yang dioperasikan dengan kaki? Itu salah satu jenis saklar yang didesain untuk memudahkan pekerja yang tangannya penuh.

Masa Depan Saklar: Dari Manual Hingga Smart¶

Perkembangan teknologi juga mengubah wajah saklar. Dari yang tadinya hanya tuas sederhana, sekarang kita punya:

• Saklar Sentuh: Lebih mulus, elegan, dan mudah dibersihkan.
• Saklar Remot: Mengendalikan lampu atau alat tanpa harus berjalan ke dinding.
• Saklar Sensor: Otomatisasi yang bikin hidup lebih mudah (lampu tangga menyala sendiri, dll.).
• Saklar Smart: Ini yang paling canggih. Terhubung ke internet, bisa dikendalikan dari mana saja, diintegrasikan dengan sistem smart home lainnya, bahkan bisa belajar pola kebiasaanmu. Mereka bukan cuma saklar fisik, tapi juga gerbang digital ke perangkatmu.

Meskipun saklar smart semakin populer, saklar mekanis tradisional nggak akan hilang begitu saja. Untuk banyak aplikasi, kesederhanaan, keandalan, dan biaya saklar mekanis tetap menjadi pilihan terbaik.

Kesimpulan Singkat¶

Jadi, saklar adalah pahlawan tanpa tanda jasa di dunia listrik. Mereka adalah perangkat vital yang memungkinkan kita mengontrol aliran listrik dengan mudah, aman, dan efisien. Dari yang paling sederhana seperti saklar lampu dinding, hingga yang canggih seperti saklar otomatis dan smart switch, semuanya punya satu tujuan inti: membuka atau menutup jalur bagi arus listrik, memberikan kita kendali penuh atas penggunaan perangkat elektronik di sekitar kita.

Nah, sekarang kamu tahu kan apa itu saklar dan seberapa penting peran benda kecil itu? Punya pengalaman menarik atau pertanyaan seputar saklar?

Yuk, share di kolom komentar di bawah!
